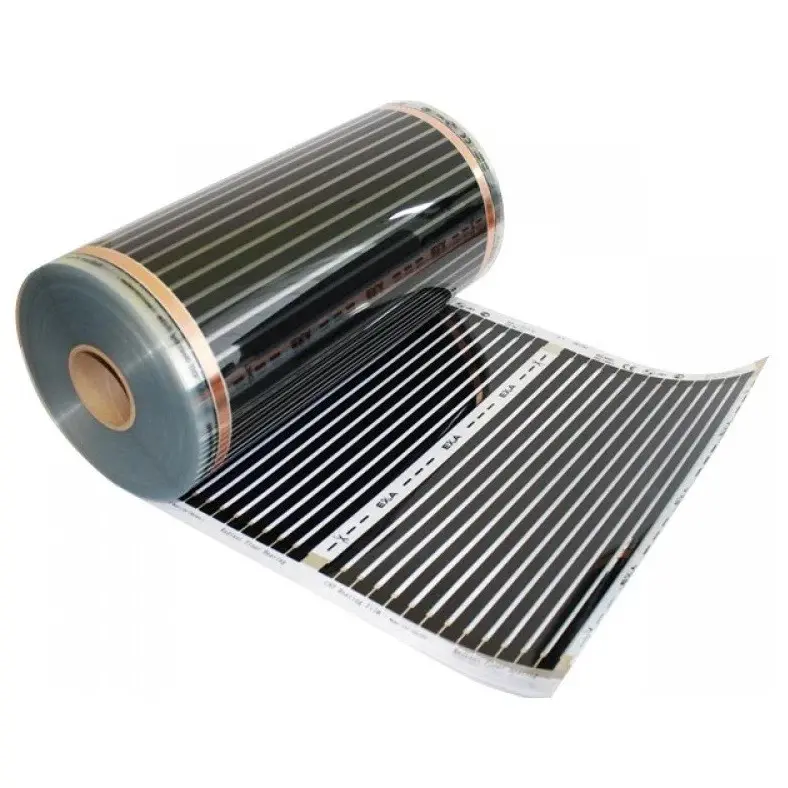

Пленочный теплый пол Teplotex 1 пог. м, ширина 0,5 м (Юж. Корея)

В наличии

Мощность: 220Вт/кв.м
Ширина полотна пленки: 0,5 м
Длина шага (отреза): 0,2 м
Толщина пленки: 0,35 мм
Среднее энергопотребление: 62 Вт/кв.м
Рабочая температура: 45С
Max температура: 50-60С
Max длина 1 полосы: 8 м

Teplotex (Южная Корея) - нагревательная пленка для обогрева различных помещений. Теплый пленочный пол Teplotex имеет важное преимущество перед другими марками: в нем используются медные шины, которые являются дополнительной гарантией надежности. Инфракрасный теплый пол данной марки подходит для применения под любой вид покрытия - ковролин, линолеум, плитку и успешно используется для обогрева полов в квартирах и учреждениях.

Инфракрасный пленочный пол Teplotex подходит для укладки под паркет, ламинат, линолеум, ковролин. Также используется для обогрева таких поверхностей, как потолки, зеркала, крыльцо.

Привлекательные технические и потребительские характеристики позволяют назвать теплый пол Teplotex одним из самых лучших вариантов домашнего обогрева. Такому статусу способствуют следующие особенности:

  • минимальная толщина (около 0,37 мм.);

  • совместимость практически со всеми типами напольных покрытий, включая ковровые и ламинированные покрытия, паркетную доску и линолеум;

  • долгий срок эксплуатации (более 30 лет);

  • легкость укладки (без стяжки и клея);

  • высокая степень безопасности и надежности устройства;

  • бесшумная работа устройства;

  • способность прогревать воздух не поднимая пыль и не сжигая кислород.

Монтаж инфракрасного плёночного тёплого пола Teplotex

1. Определите площадь и конфигурацию обогреваемой поверхности. на которую Вы будете укладывать пленочный теплый пол и рассчитайте длину термоплёнки необходимую для покупки.

Рекомендации:

  • укладывать только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф-купе и т.д.) для свободного теплоотвода;

  • размещать термоплёнку так, чтобы было минимальное количество полос, это уменьшит Ваши затраты на приобретение дополнительных комплектующих для подключения;

  • делать отступы от стен и мебели 5-10см.

Примечание: Для подключения каждой полосы пленочного теплого пола необходимы зажимы — 2шт. для подключения к электричеству и термостойкая электроизоляция.

2. Подготовьте все необходимые материалы.

Для установки пленочного теплого пола Вам понадобятся:

  • греющую термопленку Teplotex,

  • терморегулятор с датчиком температуры,

  • комплект зажимов («коннекторы») и высокотемпературной изоляции,

  • набор инструментов — ножницы, пассатижи, отвертка, измерительный прибор типа «тестер».

  • соединительные провода — рассчитываются по силе тока

  • теплоизоляционный материал с отражающим слоем.

Обязательным условием использования любого плёночного теплого пола является применение теплоизоляционного материала с отражающим эффектом для создания направленного обогрева и снижения потери тепла. В качестве теплоизоляционного материала рекомендовано применение материалов имеющих металлизированный или фольгированный слои.

В случае укладки под мягкие напольные покрытия: линолеум, ковролин и аналоги рекомендуется поверх греющей плёнки уложить твердый защитный слой, например ГВЛ, ДВП, фанеру. Ламинированные доски можно укладывать на пленку без подложки.

Уточняйте у производителей и продавцов напольного покрытия параметры применяемого материала в режиме нагрева.

Схема укладки теплого пола под ламинат, паркетную доску, ДВП

Схема укладки теплого пола под ламинат

Схема укладки теплого пола под линолеум, ковролин

Схема укладки теплого пола под линолеум, ковролин

3. Уложите теплоизоляционный материал с отражающим слоем.

Теплоизоляционный материал укладывается на ровную поверхность пола отражающим слоем вверх. Полосы теплоизоляции скрепляются между собой фольгированным скотчем.

4. Установка датчика температуры.

Датчик температуры входит в комплект терморегулятора.

Для правильной установки датчика температуры нужно выполнить ряд условий:

  • Датчик должен располагаться под термопленкой, желательно посредине полосы (по ширине);

  • Место расположения датчика выбирается вблизи терморегулятора. Длина провода датчика как правило не превышает 3 метров. При этом следует учесть высоту установки терморегулятора на стене (не более 1,5м);

  • Провод датчика температуры желательно поместить в гофрированную трубку для возможности последующей замены (в случае выхода из строя) без демонтажа напольного покрытия;

  • Сам датчик должен выступать из гофрированной трубки на 1-2см*.

* Примечание: Иногда необходимо сделать штроб в поверхности пола и теплоизоляции для укладки гофрированной трубки, чтобы не было выступа над поверхностью пола (полоска шириной 0,5 – 1 см).

5. Разложите листы термоплёнки «Teplotex» на теплоотражающий материал.

Перед тем, как разложить пленочный теплый пол по площади, разрежьте его на полосы нужного Вам размера. Линия отреза обозначена пунктиром и расположена через каждые 20 см.

Установите на медные шины на термопленке монтажные клипсы (клипсы должны плотно прилегать к медной шине). Зажмите монтажные клипсы специальным инструментом (пассатижами). Убедитесь, что зажим есть контакт.

Комплект подключения

Разложите отрезки пленочного теплого пола по площади Вашего помещения. Нижней стороной термопленки «Teplotex» будет являться сторона с медной полосой. Пленочный теплый пол разматывается на чистом, сухом и плоском месте. Полосы термоплёнки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

6. Установите терморегулятор.

Терморегулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющийся подрозетник. Терморегулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте не ниже 30 см от пола. Суммарная мощность элементов пленки, подключенных к одному терморегулятору, не должна превышать максимально допустимую мощность для каждого типа терморегуляторов, указанную в документации (как правило не более 3,5 кВт).

7. Уложите монтажные провода и определите места для снятия изоляции.

Подключение всех полос греющей пленки к сети производится параллельно. Все монтажные провода рекомендуется подключать по одной стороне помещения. Располагайте провода так, чтобы основные провода проходили под плинтусом или используйте монтажный декоративный короб. При необходимости проштробите канал в стене или в полу.

8. Соедините пленочный теплый пол с электрическим проводом.

Снимите изоляцию в местах подсоединения провода к наконечнику клипсы. Подведите оголенный провод к наконечнику коннектора и зажмите его с помощью специального инструмента.

Соедините пленочный теплый пол с электрическим проводом.

9. Изолируйте места подключения.

В соединительный комплект «Teplotex» входит 6 отрезков изоляции по 4 см. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону соединения термопленки и наконечника с проводом. Изолируйте линии отреза медного электрода, находящиеся в конце полосы пленки, для чего используйте оставшиеся 2 отрезка изоляционного скотча. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

10. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.

11. Подключите терморегулятор к электрической сети.

Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2кВт и более мы рекомендуем производить подключение через отдельный автомат, рекомендуется использование дифференциальных автоматов(с током утечки 30мА), объединяющих функции УЗО и защитного автомата.

12. Протестируйте систему обогрева.

Включите систему и установите температуру пола. Проверьте нагрев каждой полосы пленочного теплого пола, проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите напольное покрытие.

14. Включите теплый пол.

В целях Вашей безопасности: запрещается включать теплый пол без изоляции контактов и линий отреза убедитесь в правильности и надежности крепления монтажных зажимов монтажные провода не должны соприкасаться с нагревательными элементами системы Для наглядности рекомендуем посмотреть видеоролик по монтажу плёночного тёплого пола.

Обратите внимание! Датчик теплого пола необходимо укладывать в гофрированную трубку, а не приклеивать к пленке. Это даст возможность заменить вышедший из строя датчик температуры без вскрытия напольного покрытия.
